HLB 标准型尺寸表・扭矩表

※下单时请参考各表格，备注您所需产品的尺寸x螺距，材料，表面处理
HLB(HARDLOCK轴承防松螺母) - 公称尺寸/螺距 - 材料/表面处理
(例)
・HLB M20x1.0 4级 磷酸锰皮膜
・HLB M50x1.5 8级 磷酸锰皮膜

标准材料・表面处理方式

(材料) 强度	表面处理

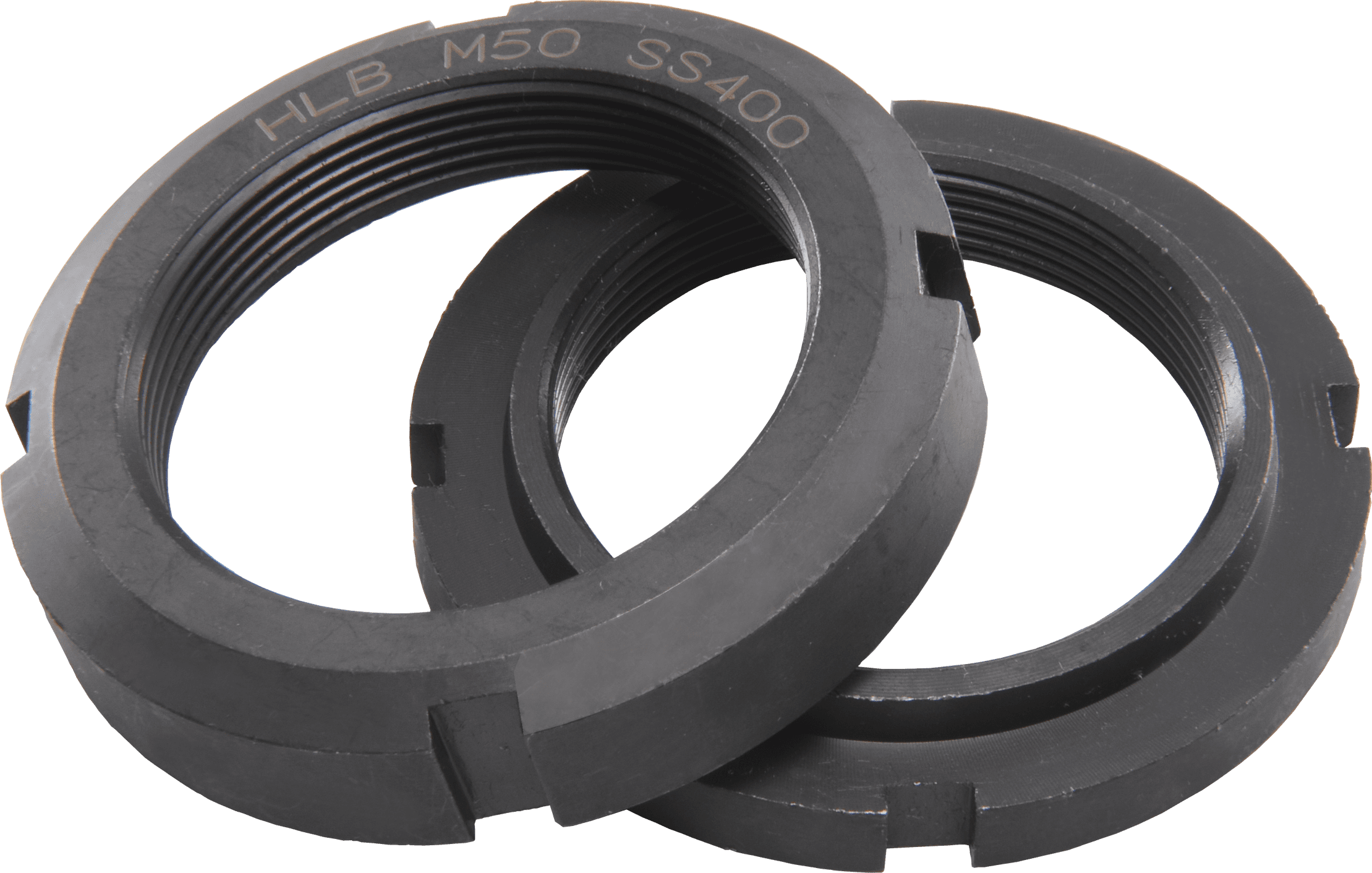

4级低碳钢(JIS SS400或同等材料)	磷酸锰

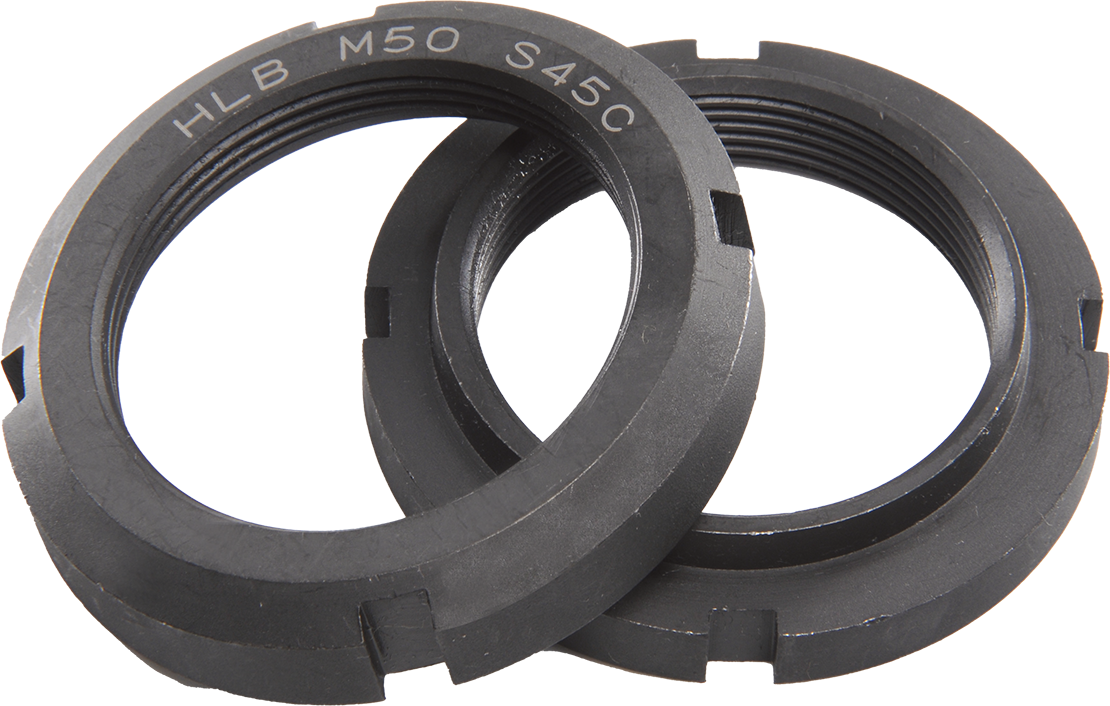

8级中碳钢(JIS S45C调质或同等材料)	磷酸锰
A2/不锈钢304(JIS SUS304或同等材料)	无镀处理

※其他材料及表面处理方式咨询，请直接联系我们。

尺寸表 (M10-M200)

单位：毫米(mm)

* 您可以下载产品的 CAD 数据。点击这里了解详情

尺寸	螺距	①凸螺母					②凹螺母					①、② 通用		总高度 (约)	底面 垂直度 (Max)	重量/套 (g)	拧紧扭矩值 (N・m) ◎材料/强度通用
d	p	D		B1		b	D1		D2	B		S	g	L			凸螺母	凹螺母 (推荐值)
		基本 尺寸	公差	基本 尺寸	公差		基本 尺寸	公差	基本尺寸 (约)	基本 尺寸	公差
M10	0.75	18	0 -0.5	6	0 -0.5	3.5	18	0 -0.5	13	6	0 -0.5	3	14	9.5	0.05	10	*	16
M12	1.0	22	0 -0.5	6	0 -0.5	3.5	22	0 -0.5	17	6	0 -0.5	3	18	9.5		17	*	16
M15	1.0	25	0 -0.5	7	0 -0.5	4.5	25	0 -0.5	21	7	0 -0.5	4	21	11.5		23	*	28
M17	1.0	28	0 -0.5	7	0 -0.5	4.5	28	0 -0.5	24	7	0 -0.5	4	24	11.5		29	*	37
M20	1.0	32	0 -0.5	8	0 -0.5	5.5	32	0 -0.5	26	8	0 -0.5	4	28	13.5		43	*	55
M25	1.5	38	0 -0.5	10	0 -0.5	6	38	0 -0.5	32	10	0 -0.5	5	34	16		72	*	80
M30	1.5	45	0 -0.5	10	0 -0.5	6	45	0 -0.5	38	10	0 -0.5	5	41	16		103	*	115
M35	1.5	52	0 -0.5	11	0 -0.5	7	52	0 -0.5	44	11	0 -0.5	5	48	18		1520	*	130
M40	1.5	58	0 -0.5	9	0 -0.5	5	58	0 -0.5	50	12	0 -0.5	6	53	17		170	*	155
M45	1.5	65	0 -0.5	10	0 -0.5	6	65	0 -0.5	56	13	0 -0.5	6	60	19		240	*	170
M50	1.5	70	0 -0.5	11	0 -0.5	7	70	0 -0.5	61	14	0 -0.5	6	65	21		285	*	200
M55	2.0	75	0 -0.5	11	0 -0.5	6	75	0 -0.5	67	15	0 -0.5	7	69	21	0.07	310	*	210
M60	2.0	80	0 -0.5	11	0 -0.5	6	80	0 -0.5	73	15	0 -0.5	7	74	21		340	*	240
M65	2.0	85	0 -0.5	12	0 -0.5	7	85	0 -0.5	79	12	0 -0.5	7	79	19		330	*	255
M70	2.0	92	0 -0.5	12	0 -0.5	7	92	0 -0.5	85	12	0 -0.5	8	85	19		390	*	270
M75	2.0	98	0 -0.5	13	0 -0.5	8	98	0 -0.5	90	13	0 -0.5	8	91	21		480	*	300
M80	2.0	105	0 -0.5	15	0 -0.5	10	105	0 -0.5	95	15	0 -0.5	8	98	25		660	*	310
M85	2.0	110	0 -0.5	16	0 -0.5	11	110	0 -0.5	102	16	0 -0.5	8	103	27		760	*	340
M90	2.0	120	0 -0.5	16	0 -0.5	11	120	0 -0.5	108	16	0 -0.5	10	112	27		940	*	350
M95	2.0	125	0 -0.5	17	0 -0.5	12	125	0 -0.5	113	17	0 -0.5	10	117	29		1,090	*	380
M100	2.0	130	0 -0.5	18	0 -0.5	13	130	0 -0.5	120	18	0 -0.5	10	122	31		1,230	*	390
M105	2.0	140	0 -0.5	18	0 -0.5	12	140	0 -0.5	126	18	0 -0.5	12	130	30	0.1	1,500	*	410
M110	2.0	145	0 -0.5	19	0 -0.5	13	145	0 -0.5	133	19	0 -0.5	12	135	32		1,600	*	415
M115	2.0	150	0 -0.5	19	0 -0.5	13	150	0 -0.5	137	19	0 -0.5	12	140	32		1,700	*	420
M120	2.0	155	0 -0.5	20	0 -0.5	13	155	0 -0.5	138	20	0 -0.5	12	145	33		1,800	*	435
M125	2.0	160	0 -0.5	21	0 -0.5	14	160	0 -0.5	148	21	0 -0.7	12	150	35		1,900	*	440
M130	2.0	165	0 -0.5	21	0 -0.5	14	165	0 -0.5	149	21	0 -0.7	12	155	35		2,000	*	450
M135	2.0	175	0 -0.5	22	0 -0.5	15	175	0 -0.5	160	22	0 -0.7	14	163	37		2,600	*	455
M140	2.0	180	0 -0.5	22	0 -0.5	15	180	0 -0.5	160	22	0 -0.7	14	168	37		2,700	*	465
M145	2.0	190	0 -0.5	24	0 -0.5	16	190	0 -0.5	172	24	0 -0.7	14	178	40		3,400	*	470
M150	2.0	195	0 -0.5	24	0 -0.5	16	195	0 -0.5	171	24	0 -0.7	14	183	40		3,550	*	480
M155	3.0	200	0 -0.5	25	0 -0.5	17	200	0 -0.5	182	25	0 -0.7	16	186	42		3,800	*	485
M160	3.0	210	0 -0.5	25	0 -0.5	17	210	0 -0.5	182	25	0 -0.7	16	196	42		4,200	*	500
M165	3.0	210	0 -0.5	26	0 -0.5	17	210	0 -0.5	193	26	0 -0.7	16	196	43		4,300	*	550
M170	3.0	220	0 -0.5	26	0 -0.5	17	220	0 -0.5	193	26	0 -0.7	16	206	43		4,750	*	600
M180	3.0	230	0 -0.5	27	0 -0.5	18	230	0 -0.5	203	27	0 -0.7	18	214	45		5,000	*	700
M190	3.0	240	0 -0.5	28	0 -0.5	19	2440	0 -0.5	214	28	0 -0.7	18	224	47		5,500	*	800
M200	3.0	250	0 -0.5	29	0 -0.5	20	2550	0 -0.5	226	29	0 -0.7	18	224	49		6,300	*	900

※螺母外部尺寸符合JIS B1554(2016)/ISO 2982标准(部分除外)
※螺纹公差范围符合JIS B0209(2001) / ISO 965 6H标准
※凸螺母拧紧扭矩请参考顾客户现用管理值进行设置。
※安装时请勿使用螺丝刀，凿子等工具。
※尺寸/规格如有变化，恕不另行预告。
